產品概述
使用環境
技術參數
尺寸結構
資料下載電子式系列塑殼斷路器分別有6個可調按鈕，現分別解說：
1、過載長延時動作電流|r1調整，根據斷路器不同的額定電流，可從0.4檔到1.0檔進行調整；
2、長延時動作時間tr1調整，可進行4檔調整；
3、短路短延時動作電流Ir2調整，可進行10檔調整；
4、短延時動作時間tr2調整，可進行4檔調整；
5、短路瞬時動作電流|r3調整，可進行8檔、9檔或10檔調整；
6、預報警動作電流Iro調整，可進行7檔調整；
測試端，用于脫扣測試（試驗）。
電子式塑殼斷路器上蓋有3個指示燈：
分別為過載亮紅燈，預報警亮黃燈，正常運行亮綠燈，當斷路器安裝內部附件時

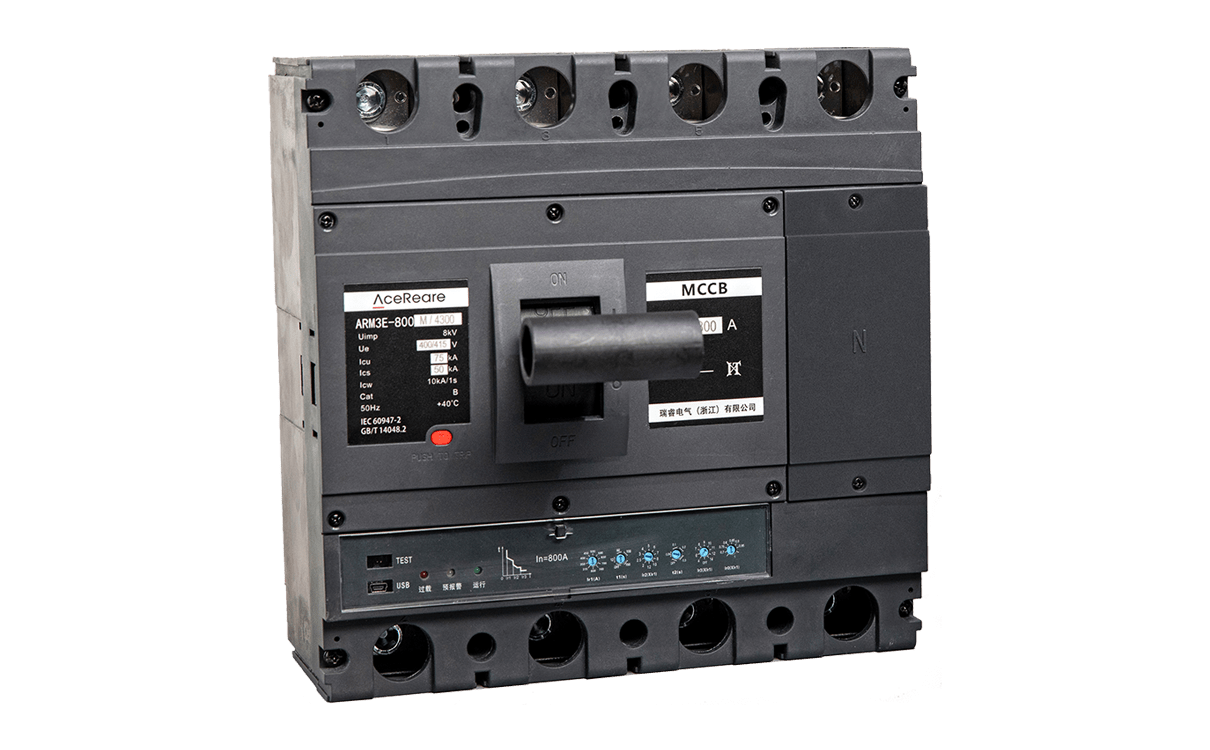

M3E概述
ARM3E系列塑殼斷路器分熱磁式、電子式、漏電式斷路器，增強BMC材質的基座，BMC材質的中蓋和尼龍材質的上蓋。
ARM3E系列斷路器有125A、250A、400A、630A、800A五個殼架，電流從16A-800A
ARXM3E系列斷路器有125A、250A、400A、630、800A五個殼架，電流從16A-800A。
M3E產品亮點
斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分段能力，分為C型（經濟型），L型（標準型），M型（較高分斷型），H型（高分段型）四種。
ARXM3E附件模塊化安裝、安全可靠，具有體積小、分段能力高、飛弧短、抗振動等特點。
斷路器通過GB/T2423.10，GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響。
ARXM3-125~630規格四級時中性極型為A/B斷路器可帶獨特的“過載報警不脫扣“功能，保障供電連續性，滿足GB50054第6.3.6條要求。
試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動。
M3E產品的材料優勢
NO.1 熱縮性絕緣材料
ARM3E的上蓋等尼龍材料為無鹵VO阻燃、耐高低溫、耐老化良好塑料，牌號：PA66。
使產品具有了更長的電氣壽命和強度，更佳的外觀效果以及更高的分斷能力。
工程塑料耐高低溫、紫外線，抗老化、絕緣強度好，零件尺寸穩定性好，確保產品在復雜工作環境下不降低性能。
NO.2 高銀含量的合金觸頭
含銀量zui高可達95%。
高含銀量、高導電、導熱性、耐電弧、耐電磨損。
動、靜觸點材料標準的配制和可靠工藝保障，提高斷路器的電壽命50%。
NO.3 機構件表面處理
我們選取瑞睿電氣的操作機構（鋼材）和某品牌樣品，實驗結果對比瑞睿電氣的操作機構硬度366.1，而某牌的硬度只有在252.6，連我們的**值都無法達到。
機械壽命和電氣壽命是斷路器國標標稱中很重要的指標，而我們的斷路器操作機構需要達到一定的強度和硬度，才能使得斷路器在分合閘動作過程中，不會損壞斷路器的使用壽命，而某牌的硬度遠遠低于國標。
表面處理工藝，測試致密的化合物層，增強煙霧和耐磨性能
瑞睿電氣的可檢測出明顯的化合物層，而某牌的并沒有任何數據
NO.4 熱固性絕緣材料
采用獨特的配方材料，具有高強度、抗電弧、強絕緣、耐高溫、阻燃性好的絕緣材料。
NO.5 高靈敏度的感溫原件
采用良好雙金屬元件材料，零下5℃到環境溫度55℃條件下無需降容使用。
NO.6 耐溫性與耐疲勞性
使用耐溫性、耐疲勞性更久的彈簧材料。（比普通彈簧耐疲勞性提高50%以上）
M3E產品結構
安全性，ARM3E可直接拆開上蓋裝內部附件
附件安裝特點：人性化設計，讓安裝、替換更便捷實現就地安裝
產品使用場景GGD柜

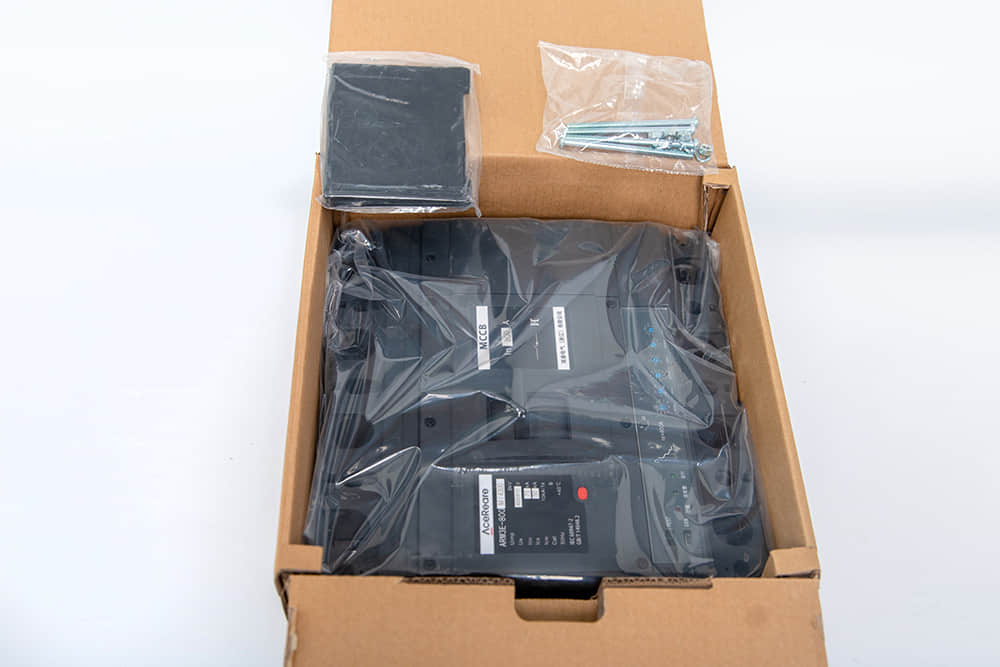

外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重（g） |
| ARM3E-800-4300 | 50 | 281*281*116 | 紙箱 | 2 | 30*32.5*18 | 37.8cm*34.4cm*32cm | 13103 |
配件和輔件
1、 周圍空氣溫度為-5℃ ~ +40℃；
2、 安裝地點的海拔不超過2000m；
3、 安裝地點的空氣相對濕度在**溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、 污染等級為3級；
5、 斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動；
6、 斷路器主電路安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ；
7、 斷路器適用于電磁環境A；
8、 濕熱帶型（TH型）斷路器通過IEC60947-2、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
9、 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
10、 斷路器應安裝在沒有雨雪侵襲的地方；
11、 儲存條件：周圍空氣溫度為-25℃ ~ +70℃。
| 電子式產品型號 | 額定電流In | 極數 | 額定工作電壓 | Icu | Ics | Icw | Ui | Uimp | 機械 壽命 | 電氣 壽命 | 飛弧 距離 (mm) |
| ARM3E-800M | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A、 | 3P | AC400V | 75KA | 50KA | 10kA/1s | 1000V | 8KV | 2500 | 500 | ≯100 |
| ARM3E-800M | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A、 | 4P | AC400V | 75KA | 50KA | 1000V | 8KV | 2500 | 500 | ≯100 | |
| ARM3E-800H | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A、 | 3P | AC400V | 100KA | 65KA | 1000V | 8KV | 2500 | 500 | ≯100 | |
| ARM3E-800H | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A、 | 4P | AC400V | 100KA | 65KA | 1000V | 8KV | 2500 | 500 | ≯100 |
電子式產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸 (W*L*H1） | 外形尺寸 (W*L*H2） |
ARM3E-800M | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A | 3P |
| 210.5*281*159 | 210.5*281*116 |
ARM3E-800M | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A | 4P | 281*281*159 | 281*281*116 | |
ARM3E-800H | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A | 3P | 210.5*281*159 | 210.5*281*116 | |
ARM3E-800H | 630A、640A、660A、680A、700A、720A、740A、760A、780A、800A | 4P | 281*281*159 | 281*281*116 |
