資料下載一、高壓交流斷路器功能總概
ARM6HU系列塑料外殼式斷路器適用于組串式光伏電站系統，其額定工作電壓相關可高達1000V，可用于500V和800V的系統中。
二、ARM6HU產品亮點
1、 具有先進、安全的滅弧系統結構設計；
產品廣泛用于新能源領域，AC MCCB：組串式逆變器應用（電站型）：光伏串組經逆變器DC/AC逆變，輸出交流經交流匯流箱匯流后升壓并網。交流匯流箱和箱變低壓側需裝設交流斷路器，工作電壓：AC500V→AC800V。直接并網模式的工作電壓相對會低一些，一般小于AC400V。
2、 安裝防護罩可實現零飛弧。雙重絕緣：
極間連接和主回路完全隔離；為提高產品絕緣性能和短路分斷安全性，特制加固絕緣底板和零飛弧罩
3、 綠色環保：
按歐盟ROHS 2.0指令要求嚴格管控產品的原材料和過程加工工藝及輔料。
4、 安全可靠：
極高的機械壽命和電氣壽命。機構組件與脫扣器是借用M3結構平臺來設計優化，確保了可靠性和脫扣精度。機械壽命：10000次，電氣壽命2000次
5、 ARM6HU小安培的保護精度高、壽命長的結構特點。
機構組件與脫扣器是借用M3結構平臺來設計優化，確保了可靠性和脫扣精度。機械壽命：10000次，電氣壽命2000次
三、使用場景
四、專利技術&設計創新
1、大開距：
2、大容量金屬消游離柵片：
3、窄縫增壓氣吹方案：

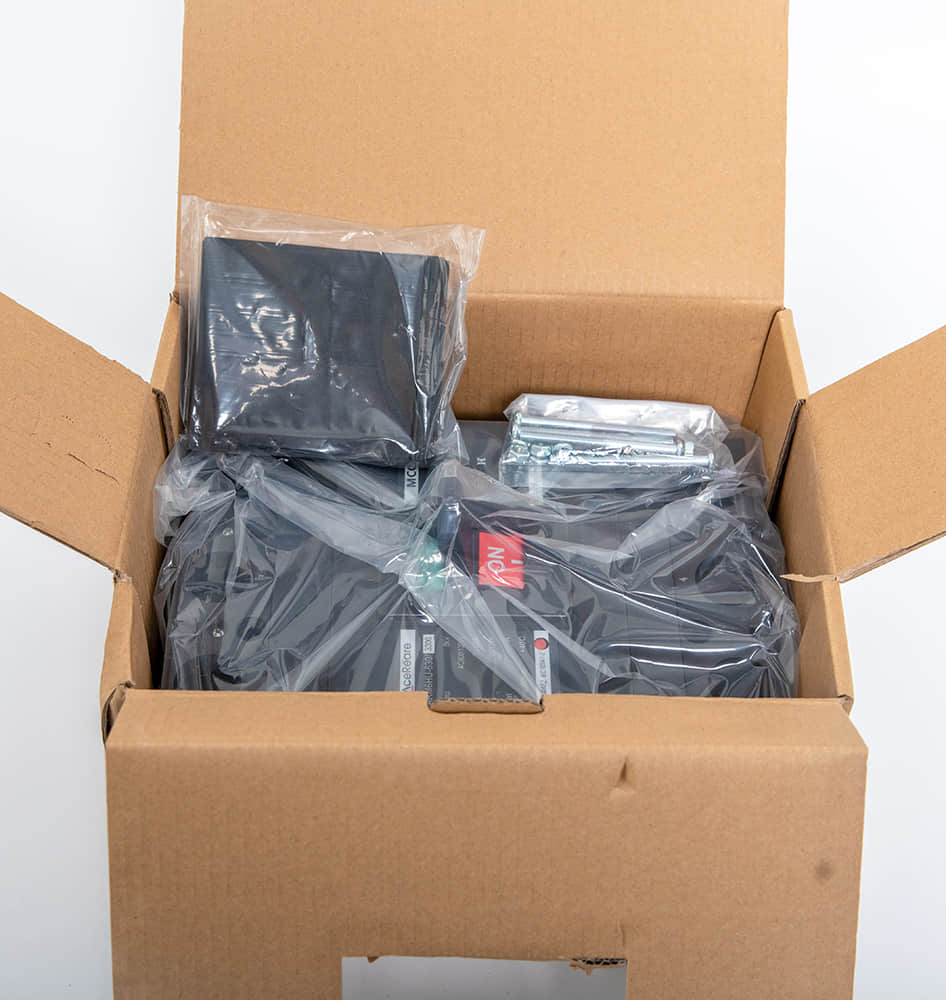

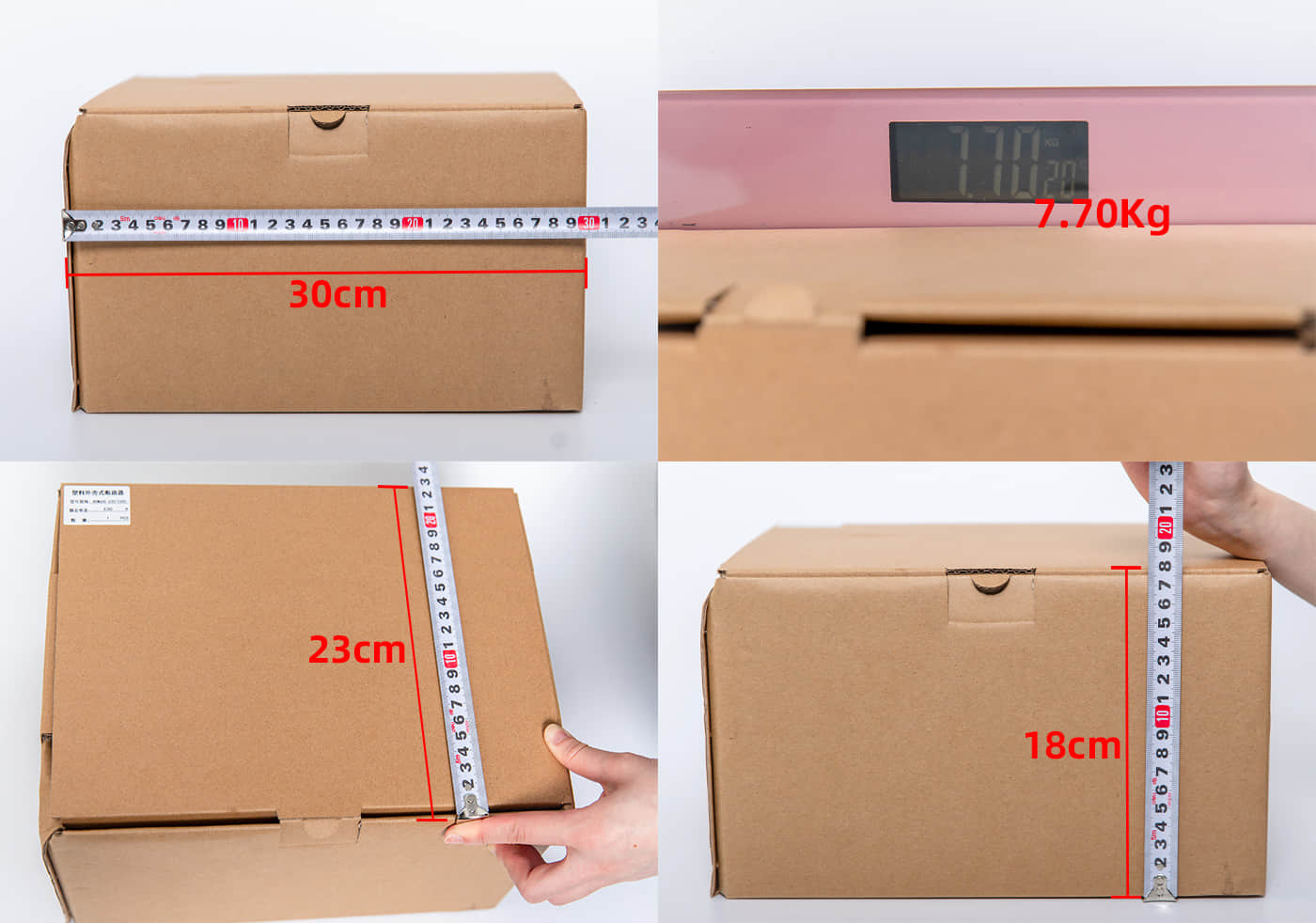

外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重（g） |
| ARM6HU-630-3300 | 50 | 270*182*110.4 | 紙箱 | 30*23*18 | 7700 |
配件和輔件
1、 周圍空氣溫度為-5℃ ~ +40℃；
2、 安裝地點的海拔不超過2000m；
3、 安裝地點的空氣相對濕度在**溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、 污染等級為3級；
5、 斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動；
6、 斷路器主電路安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ；
7、 斷路器適用于電磁環境A；
8、 濕熱帶型（TH型）斷路器通過IEC60947-2、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
9、 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
10、 斷路器應安裝在沒有雨雪侵襲的地方；
11、 儲存條件：周圍空氣溫度為-25℃ ~ +70℃。
| 產品型號 | 殼架電流 | 額定電流In | 極數 | 額定工作電壓 | Icu | Ics | 額定工作電壓 | Icu | Ics | Ui | Uimp | 機械壽命 | 電氣壽命 |
| ARM6HU-630 | 630A | 400A、500A、630A | 3P | AC800V | 30 | 23 | AC1000V | 12 | 12 | 1140V | 8kV | 4000 | 1000 |
產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸（W*L*H1） | 外形尺寸（W*L*H2） |
ARM6HU-630 | 400A、500A、630A | 3P |
| 182.5*270*155 | 182.5*270*112 |
